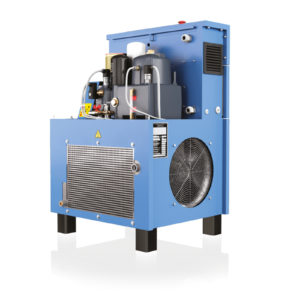

VORTEILE
- Hohe Zuverlässigkeit und qualitativ hochwertige Druckluft
- Einfacher Betrieb und einfache Installation
- Hohe Flexibilität
- Kleine Stellfläche
- Energieeffiziente, vollständig integrierte Verdichterstufe
- Geringe Wartungskosten
KONSTRUKTION

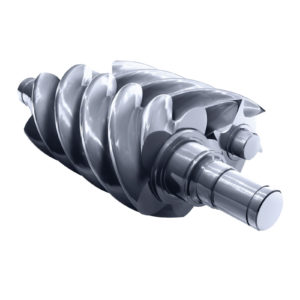

Die fortschrittliche, hocheffiziente Verdichterstufe ermöglicht den Betrieb mit geringer Drehzahl und verringert dadurch die Energiekosten. Die innovative Bauart mit integriertem Ölabscheider, Ölfilter und thermostatischem Bypassventil reduziert die Anzahl der externen Schläuche und Komponenten und bietet eine ausgezeichnete Zuverlässigkeit. Die Kompressoren sind mit einem energiesparenden IE3-Elektromotor mit reduziertem CO2-Ausstoß ausgestattet. Dank niedriger Geräuschpegel können diese Kompressoren direkt am Einsatzort aufgestellt werden.
TECHNISCHE DATEN
CompAir L-Reihe L07 – L22 – Technische Daten
L07 – L22 mit fester Drehzahl
| Kompressormodell | Betriebsdruck
[bar (ü)]
|
Antriebsmotor
[kW]
|
Volumenstrom 1
[m3/min]
|
Schalldruckpegel2
[dB(A)]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|---|---|
| L07 | 7,5 | 7,5 | 1,30 | 70 | 205 | 667 x 630 x 1050 |
| 10 | 1,06 | |||||
| 13 | 0,85 | |||||
| L11 | 7,5 | 11 | 1,82 | 70 | 219 | 667 x 630 x 1050 |
| 10 | 1,61 | |||||
| 13 | 1,32 | |||||
| L15 | 7,5 | 15 | 2,70 | 70 | 335 | 787 x 698 x 1202 |
| 10 | 2,26 | |||||
| 13 | 1,80 | |||||
| L18 | 7,5 | 18,5 | 3,25 | 71 | 361 | 787 x 698 x 1202 |
| 10 | 2,74 | |||||
| 13 | 2,34 | |||||
| L22 | 7,5 | 22 | 3,65 | 71 | 367 | 787 x 698 x 1202 |
| 10 | 3,21 | |||||
| 13 | 2,61 |
L07RS – L22RS mit Drehzahlregelung
| Kompressormodell | Betriebsddruck
[bar (g)]
|
Antriebsmotor
[kW]
|
Volumenstrom 1 | Schalldruckpegel bei 70 % Last2
[dB(A)]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|
|---|---|---|---|---|---|---|---|
| Min. | Max. | ||||||
| L07RS | 7,5 | 7,5 | 0,48 | 1,26 | 63 | 222 | 667 x 630 x 1050 |
| 10 | 0,44 | 1,01 | |||||
| 13 | 0,41 | 0,83 | |||||
| L11RS | 7,5 | 11 | 0,63 | 1,81 | 64 | 231 | 667 x 630 x 1050 |
| 10 | 0,64 | 1,56 | |||||
| 13 | 0,57 | 1,26 | |||||
| L15RS | 7,5 | 15 | 0,92 | 2,60 | 67 | 365 | 787 x 698 x 1202 |
| 10 | 0,86 | 2,18 | |||||
| 13 | 0,83 | 1,67 | |||||
| L18RS | 7,5 | 18,5 | 1,33 | 3,05 | 68 | 381 | 787 x 698 x 1202 |
| 10 | 1,28 | 2,62 | |||||
| 13 | 1,22 | 2,20 | |||||
| L22RS | 7,5 | 22 | 1,04 | 3,54 | 69 | 386 | 787 x 698 x 1202 |
| 10 | 0,93 | 3,15 | |||||
| 13 | 0,90 | 2,66 | |||||
L07 – L22 / L07RS – L22RS Airstation
| Kompressormodell | Betriebsdruck
[bar (ü)]
|
Kältetrockner 3 | Druckluftbehälter | Druckluftanschluss | Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|---|---|
| L07 / L07RS | 7,5 | F12HS-BO | 270 Liter | RP 3/4″ | 336 / 353 | 1541 x 695 x 1577 |
| 10 | ||||||
| L11 / L11RS | 7,5 | F18HS-BO | 270 Liter | RP 3/4″ | 350 / 362 | 1541 x 695 x 1577 |
| 10 | ||||||
| L15 / L15RS | 7,5 | F30HS-BO | 500 Liter | RP 1″ | 545 / 575 | 1883 x 815 x 1825 |
| 10 | ||||||
| L18 / L18RS | 7,5 | F39HS-BO | 500 Liter | RP 1″ | 617 / 637 | 1883 x 815 x 1825 |
| 10 | ||||||
| L22 / L22RS | 7,5 | F39HS-BO | 500 Liter | RP 1″ | 622 / 641 | 1883 x 815 x 1825 |
| 10 |
1 Messung und Angabe der Daten gemäß ISO 1217, 4. Ausgabe, Anhang C & E unter folgenden Bedingungen:
Luftansaugdruck 1 bar A / 14,5 psi, Ansaugtemperatur 20 °C / 68 °F, Feuchtigkeit 0 % (trocken)
2 Gemessen unter Freifeldbedingungen gemäß ISO 2151, Toleranz ± 3 dB(A)
3 Der Kältetrockner erfordert eine getrennte Stromversorgung. Die Angaben beziehen sich auf die Norm DIN ISO 7183, 8573-1:2001
(Klasse 4, Drucktaupunkt 3 °C). Weitere technische Daten entnehmen Sie bitte der Dokumentation des Kältetrockners.
