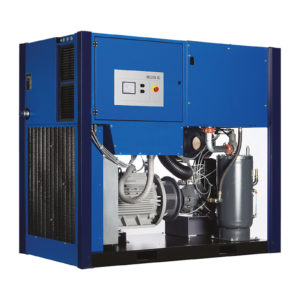

Die für hohe Zuverlässigkeit bekannte Schraubenkompressor-Serie wird von CompAir kontinuierlich weiterentwickelt und erzielt beste Leistung und Effizienz. Die Schraubenkompressoren der Reihe L55 – L140 umfassen ungeregelte und drehzahl-geregelte (RS) Modelle. Alle Modelle sind optional mit integrierter Wärmerückgewinnung erhältlich.
Die leistungsstarke, im eigenen Werk in Simmern hergestellte Verdichterstufe mit geringer Drehzahl sorgt in Verbindung mit dem energiesparenden IE3-Elektromotor für optimale Energieeffizienz.
Die Drehzahlregelung deckt effizient den wechselnden Druckluftbedarf in den meisten Druckluftsystemen.
Die Kompressoren verwenden hochwertige Komponenten wie einen Hochleistungs-Abscheidefilter, einen großflächigen Nachkühler und einen thermostatgesteuerten motorgetriebenen Lüfter. Das Konstruktionskonzept basiert nicht nur auf Energieeffizienz, sondern auch auf hoher Verfügbarkeit und niedrigen Instandhaltungskosten.
Daher ist bei diesen Maschinen gewährleistet, dass alle Wartungspunkte problemlos zugänglich sind. Die reduzierte Anzahl von beweglichen Teilen trägt zusätzlich zur Senkung der Wartungskosten bei.
Diese Modelle verfügen über eine vergrößerte Verdichterstufe mit optimierter Rotorumfangsgeschwindigkeit, die Energieeinsparungen von bis zu 8% ermöglicht.
| Kompressor
Modell
|
Betriebs-druck
[bar g]
|
Antriebs-motor
[kW]
|
Volumenstrom1]
[m3/min]
|
Schalldruck
pegel2]
[dB(A)]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|---|---|
| L55 | 7,5
10
13
|
55 | 10,69
9,51
8,24
|
69 | 1725 | 2158 x 1223 x 1971 |
| L75 | 7,5
10
13
|
75 | 13,74
12,44
10,43
|
72 | 1765 | 2158 x 1223 x 1971 |
| L80 | 7,5
10
|
75 | 14,72
12,26
|
69 | 2010 | 2158 x 1223 x 1971 |
| L90 | 7,5
10
13
|
90 | 17,45
15,47
13,45
|
73 | 2513 | 2337 x 1368 x 2039 |
| L110 | 7,5
10
13
|
110 | 20,77
18,63
16,21
|
75 | 2614 | 2337 x 1368 x 2039 |
| L132 | 7,5
10
13
|
132 | 22,87
21,27
18,59
|
76 | 2778 | 2337 x 1368 x 2039 |
| L140 | 7,5
10
|
132 | 24,65
21,59
|
73 | 3254 | 2337 x 1368 x 2039 |
| Kompressor
Modell
|
Option integrierter
Trockner
|
Drucktaupunkt 3]
[oC]
|
Gewicht
[kg]
|
|---|---|---|---|
| L55 | F55E (L55F) | 3 | 128 |
| L75 | F75E (L75F) | 3 | 139 |
| L80 | F75E (L80F) | 3 | 139 |
| Kompressor
Modell
|
Betriebsdruck
[bar g]
|
Antriebsmotor
[kW]
|
Volumenstrom1]
Min -Max
[m3/min]
|
Schalldruckpegel2] bei
70% Last
[dB(A)]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|---|---|
| L55RS | 5-10 | 55 | 2,34 – 10,31 | 67 | 1726 | 2158 x 1223 x 1971 |
| L75RS | 5-13 | 75 | 2,20 – 13,99 | 71 | 1800 | 2158 x 1223 x 1971 |
| L90RS | 5-13 | 90 | 4,69 – 17,74 | 72 | 2768 | 2337 x 1368 x 2039 |
| L110RS | 5-13 | 110 | 4,65 – 20,82 | 72 | 2770 | 2337 x 1368 x 2039 |
| L132RS | 5-13 | 132 | 4,65 – 22,84 | 74 | 2768 | 2337 x 1368 x 2039 |
Alle modelle sind als WASSERGEKÜHLTE Variante verfügbar. Die technische Beschreibung entnehmen Sie bitte dem technischen Datenblatt.
1] Messung und Angabe der Daten gemäß ISO 1217, Ed. 4, Annex C & Annex E innerhalb der unten angegebenen Toleranzen:
Ansaugdruck 1 bar a, Ansaugtemperatur 20 °C, Luftfeuchte 0 % (trocken).
2] Freifeldschallmessung gemäß ISO 2151, Toleranz ± 3dB.
3] Angaben nach ISO 7183, Betriebsdruck 7 bar, Eintrittstemperatur 35 °C und Umgebungstemperatur 25 °C.
