Ventajas
- Diseño 100% sin aceite.
- Alta fiabilidad.
- Funcionamiento continuo, ciclo de servicio del 100%.
- Bajo consumo energético.
- Bajos niveles de vibración y sonido.
- Diseño compacto.
- Sin apenas mantenimiento debido al menor número de piezas móviles.

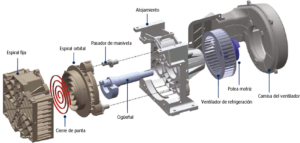

Diseño
- Se combinan una espiral orbital (rotativa) y una caja de espiral fija para crear las cámaras de compresión.
- El movimiento continuo de la espiral orbital desplaza el aire atmosférico desde la entrada hasta el centro, comprimiendo el aire en áreas cada vez más pequeñas.
- El aire comprimido se dirige al puerto de descarga central del compresor.
- La presión de descarga se consigue en varias etapas de compresión, produciendo una succión y una descarga de entrada continuas.
Especificaciones técnicas
Serie S de CompAir – Especificaciones técnicas
Simplex
| Model | Presión nominal
[bar g]
|
Motor de
accionamiento
[kW]
|
FAD a 8 bar g *
[m3/hr]
|
FAD a 10 bar g *
[m3/hr]
|
Nivel sonoro
[dB(A)]
|
Dimensiones
L x A x Al [mm]
|
Peso
[kg]
|
|---|---|---|---|---|---|---|---|
| S04 | 8 / 10 | 4 | 23,6 | 21,2 | 65 | 1168 x 686 x 711 | 315 |
| S06 | 8 / 10 | 5,5 | 34,5 | 26,0 | 70 | 1168 x 762 x 711 | 352 |
| S08 | 8 / 10 | 7,5 | 53,0 | 41,3 | 73 | 1168 x 762 x 711 | 367 |
Duplex
| Model | Presión nominal
[bar g]
|
Motor de
accionamiento
[kW]
|
FAD a 8 bar g *
[m3/hr]
|
FAD a 10 bar g *
[m3/hr]
|
Nivel sonoro
[dB(A)]
|
Dimensiones
L x A x Al [mm]
|
Peso
[kg]
|
|---|---|---|---|---|---|---|---|
| S07D | 8 / 10 | 7 | 47,2 | 42,5 | 64 | 1420 x 864 x 1404 | 562 |
| S11D | 8 / 10 | 11 | 69,0 | 52,0 | 68 | 1422 x 864 x 1397 | 599 |
| S15D | 8 / 10 | 15 | 106,0 | 82,6 | 71 | 1422 x 864 x 1397 | 615 |
* Datos medidos y definidos según la norma ISO1217, cuarta edición, anexos C y E, en las siguientes condiciones:
Presión de entrada de aire de 1 bar a / 14,5 psi; Temperatura de entrada de aire de 20 °C / 68 °F; Humedad del 0 % (seco)
** Medidas en condiciones de campo libre según la norma ISO 2151, tolerancia ± 3 dB (A)
