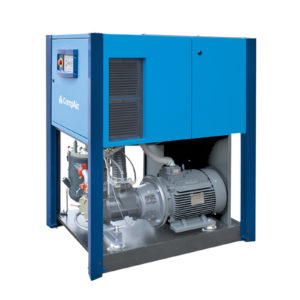

Vorteile
Hohe Zuverlässigkeit und qualitativ hochwertige Druckluft- Hohe Energieeffizienz
- Hohe Flexibilität
- Kleine Stellfläche
- Niedrige Wartungskosten
Konstruktion

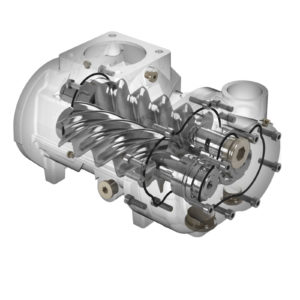

Die moderne Ausführung aus hochwertigen Komponenten bietet die Zuverlässigkeit, die Betreiber von ihrer Druckluftquelle erwarten. Die leistungsstarke Verdichterstufe und der energieeffiziente IE3-Elektromotor sorgen als Kernbestandteile für Leistungswerte auf höchstem Niveau. Das hochwirksame, eingebaute Abscheidefiltersystem gewährleistet, dass nur hochwertige Druckluft (< 3 ppm Restölübertrag) in das Druckluftnetz gelangt. Der hocheffiziente und extrem leise, thermostatgesteuerte motorgetriebene Lüfter ermöglicht den Kompressorbetrieb direkt am Arbeitsplatz sowie die Nutzung der maximalen Kanallänge ohne Zusatzkomponenten.
Techinsche Daten
CompAir L-Serie L23 – L29 – Technische Daten
L23 – L29 mit fester Drehzahl
| Kompressormodell | Betriebsdruck
[bar (ü)]
|
Antriebsmotor
[kW]
|
Volumenstrom 1
[m3/min]
|
Schalldruckpegel2
[dB(A)]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|---|---|
| L23 | 7,5 | 22 | 4,16 | 67 | 650 | 1345 x 880 x 1612 |
| 10 | 22 | 3,45 | 67 | 650 | 1345 x 880 x 1612 | |
| 13 | 22 | 2,98 | 67 | 650 | 1345 x 880 x 1612 | |
| L26 | 7,5 | 26 | 4,84 | 68 | 677 | 1345 x 880 x 1612 |
| 10 | 26 | 4,13 | 68 | 677 | 1345 x 880 x 1612 | |
| 13 | 26 | 3,44 | 68 | 677 | 1345 x 880 x 1612 | |
| L29 | 7,5 | 30 | 5,52 | 69 | 681 | 1345 x 880 x 1612 |
| 10 | 30 | 4,81 | 69 | 681 | 1345 x 880 x 1612 | |
| 13 | 30 | 4,12 | 69 | 681 | 1345 x 880 x 1612 |
L23F – L29F mit fester Drehzahl und integriertem Trockner
| Kompressormodell | Kältetrockner | Drucktaupunkt 3
[°C]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|
| L23F | F29E | 5 | 840 | 1675 x 880 x 1612 |
| L26F | F29E | 5 | 867 | 1675 x 880 x 1612 |
| L29F | F29E | 5 | 871 | 1675 x 880 x 1612 |
L23RS – L29RS mit Drehzahlregelung
| Kompressormodell | Druck
[bar (ü)]
|
Antriebsmotor
[kW]
|
Volumenstrom1 bei 7,5 bar (ü)
[m3/min]
|
Volumenstrom1 bei 10 bar (ü)
[m3/min]
|
Volumenstrom1 bei 13 bar (ü)
[m3/min]
|
Schalldruckpegel bei 70 % Last2, 1 m
[dB(A)]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|
|---|---|---|---|---|---|---|---|---|---|
| Min. | Max. | ||||||||
| L23RS | 5 | 13 | 22 | 1,11 – 4,12 | 1,03 – 3,50 | 1,35 – 2,89 | 68 | 681 | 1345 x 880 x 1612 |
| L26RS | 5 | 13 | 26 | 1,11 – 4,78 | 1,03 – 4,10 | 0,92 – 3,56 | 69 | 708 | 1345 x 880 x 1612 |
| L29RS | 5 | 13 | 30 | 1,11 – 5,41 | 1,03 – 4,50 | 0,92 – 3,82 | 69 | 712 | 1345 x 880 x 1612 |
L23RSF – L29RSF mit Drehzahlregelung und integriertem Trockner
| Kompressormodell | Kältetrockner | Drucktaupunkt 3
[°C]
|
Gewicht
[kg]
|
Abmessungen
L x B x H
[mm]
|
|---|---|---|---|---|
| L23RSF | F29E | 5 | 871 | 1675 x 880 x 1612 |
| L26RSF | F29E | 5 | 898 | 1675 x 880 x 1612 |
| L29RSF | F29E | 5 | 902 | 1675 x 880 x 1612 |
1 Messung und Angabe der Daten gemäß ISO 1217, 4. Ausgabe, Anhang C & E unter folgenden Bedingungen:
Luftansaugdruck 1 bar A / 14,5 psi, Ansaugtemperatur 20 °C / 68 °F, Feuchtigkeit 0 % (trocken)
2 Gemessen unter Freifeldbedingungen gemäß ISO 2151, Toleranz ± 3 dB(A)
3 Der Kältetrockner erfordert eine getrennte Stromversorgung. Die Angaben beziehen sich auf die Norm DIN ISO 7183, 8573-1:2001
(Klasse 4, Drucktaupunkt 3 °C). Weitere technische Daten entnehmen Sie bitte der Dokumentation des Kältetrockners.
